Les modulettes MODULE 3D
Visionnez l'utilisation des modulettes
(Cliquez ici pour télécharger la notice)
Les modulettes sont la réplique exacte des modules. La largeur et la profondeur sont à l’échelle 1/10ème.
Les modulettes sont un outil mis à disposition des artisans afin de facilité la réalisation des plans dont l’ossature est faite avec des modules MODULE 3D.
Le principe est de faire le plan avec le jeu de modulette avec le client afin de valider les plans, le nombre de chaque type de modules ainsi que les options y afférentes. Cela vous permettra de d’établir un devis rapide concernant l’ossature à votre client et de passer commande à MODULE 3D très rapidement. Des pignons standards seront également proposés.
Voici la liste des modules représentés par les modulettes :
Module standard 2500/1800/200 Module standard 2500/1200/200
Module standard 2500/0900/200 Module standard 2500/0600/200
Module standard 2500/0300/200 Module angle 2500/1450/200
Module fenêtre 2500/1500/200 Module Porte 2500/1200/200
Module Porte 2500/1500/200 Module Porte Fenêtre 2500/2700/200
La référence des modulettes:
Les références indiquées sur les modulettes sont les références des dimensions des modules en taille réelle.
Pour exemple : Module standard 2500/1200/200
La première série de 4 chiffres représente la hauteur du module, ici 2500mm.
La seconde série de 4 chiffres représente la largeur du module, ici 1200mm.
La dernière série de 3 chiffre représente la profondeur du module, ici 200mm.
Seuls les modules standards sont représentés, pour commander des modules variable adressez vous à votre contact MODULE 3D.

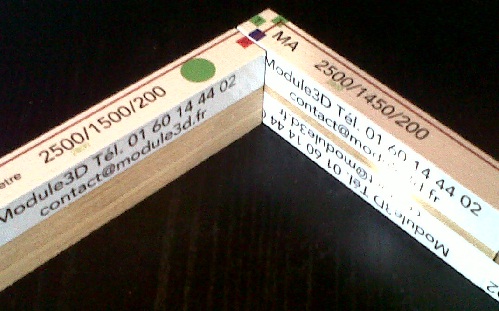

Sur les modulettes sont inscrit les coordonnées de MODULE 3D mais également les points de connexions des modules ainsi que leurs options identifié par des zones de couleur.
La signification des couleurs:
– Les carrés sur les côtés des modules informent des points de connexions (passage des écrous) des modules.
– Le bleu signifie que le module est réversible.
– Le rouge signifie que le module n’est pas réversible. Par exemple module fenêtre.
– Le vert indique qu’une ou plusieurs options sont à votre disposition et à celle de vos clients. Un choix doit être fait. Par exemple pour le module d’angle c’est l’orientation de l’angle, et pour le module fenêtre c’est la taille de la fenêtre. Voir les fiches techniques des modules
– Le marron symbolise le voile de contreventement, c’est-à-dire le côté extérieur du module.
– Le violet a une signification d’élément modulable. Par exemple le module d’angle est livré avec le module de compensation qui est composé de plusieurs éléments qui s’ajoute ou se retire afin d’ajuster la façade.
– Le jaune aura une signification d’une possibilité d’extension de la largeur du module.
Une construction logique doit avoir le voile de contreventement (marron) dirigé vers l’extérieur et les points de connexions (passage des écrous) doivent se toucher.
Les options prises sur les modules doivent être précisés lors de la commande.
